Комплекс трассопоисковый «Сталкер» 75-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

Трассоискатель (трассодефектоискатель, кабелеискатель) «Сталкер 75-24» предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

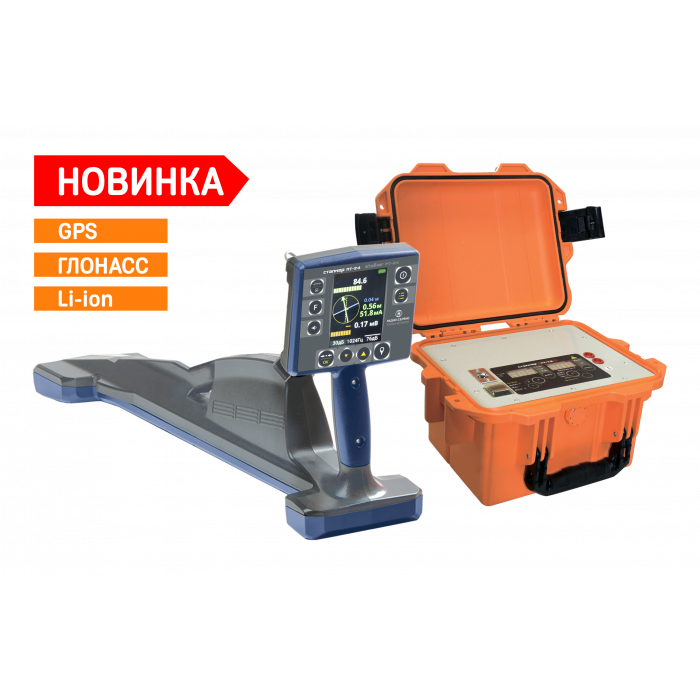

В комплект поставки трассоискателя «Сталкер 75-24» входит генератор ГТ-75 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем

Категории: Геодезическое оборудование, Устройство испытательное

Описание

Общие особенности трассоискателя «Сталкер 75-24» (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

функция «Компас» — схематическое отображение на дисплее приемника двух коммуникаций;
поиск положения передающих зондов и камер телеинспекции
трассировка и координирование местоположения во всемирной системе координат;
встроенный GPS/ГЛОНАСС модуль
Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
связь с компьютером по Bluetooth , память на 10000 измерений;
для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
трассоискатель Сталкер 75-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
Меню приемника ПТ-24 на русском, английском и китайском языках.

Параметр	Значение
Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
Активные частоты, Гц	273, 526, 1024, 8928, 32768
Пассивные частоты, Гц	50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Частоты для работы с генераторами других производителе, Гц	491, 512, 982, 2000, 2048, 8440, 9828, 10000
Полоса пропускания для режима «РАДИО»	от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»	от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более	5
Память	10 000 точек
Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч	20
Габаритные размеры, мм, не более	700x300x140
Масса, кг, не боле	1,9
Диапазон рабочих температур, °С	от -30 до +55
Генератор Сталкер ГТ-75
Рабочие частоты*, Гц	273, 526, 1024, 8928
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 10 до 75
Габаритные размеры, мм, не более	275x250x180
Вес со встроенными аккумуляторами, кг	8,5
Диапазон рабочих температур, °С	от -30 до +55
Общие характеристики комплекса трассопоискового Сталкер 75-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
Размер в упаковке (ШхГхВ), мм	740x330x315
Брутто (масса прибора в упаковке), г	15500
Масса нетто (масса самого прибора), г	14800
