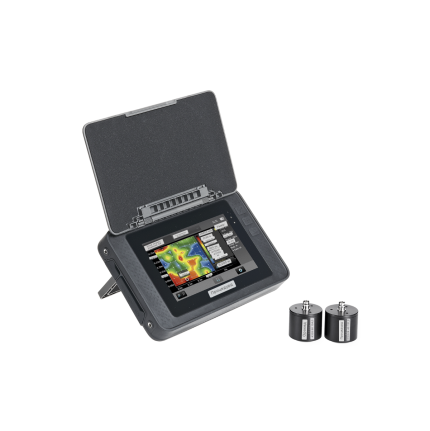

Ультразвуковой Пундит Pundit 200 Анализ свойств бетона с использованием скорости ультразвукового импульса

Анализ свойств бетона с использованием скорости ультразвукового импульса

Полный набор режимов измерения

Зонное сканирование для проверки однородности

Тот же инструмент можно использовать с импульсно-эхо-трансдукторами

Категории: Геодезическое оборудование, Измерительные приборы, Строительный контроль

Описание

Технические характеристики

Пропускная способность

От 20 до 500 кГц

технология

Ультразвуковая импульсная скорость

Измерение разрешения

0,1 нас

Импульсное напряжение

От ±100 до ±450 В (UPV)

Усиление получателя

От 1 до 10 000x (от 0 до 80 дБ)

Номинальная частота преобразователя

24 — 500 кГц

Импульсная форма

Квадратная волна

Задержка импульса

—

Количество каналов

Программное обеспечение для ПК

PL-Link для анализа и экспорта данных в сторонние приложения

Показ

7-дюймовый цветной прочный сенсорный экран (800 x 480 пикселей) с двухъядерным процессором

Память

>Внутренняя флэш-память 8 ГБ

Соединения

USB-хост/устройство и Ethernet

Режимы измерения

Скорость импульса
Поверхностная скорость
Регистрация данных
Электронный модуль
Корреляция прочности на сжатие
Глубина трещин
Сканирование линии
Сканирование области

Диапазон измерения

До 15 м в зависимости от качества бетона

Специальные возможности

Масштабирование и прокрутка для точной проверки A-Scan
Хранение на борту и просмотр сигналов
Настройки, доступные непосредственно на измерительном экране
Двойной курсор для ручной оценки A-Scan
Отдельный курсор для измерения амплитуды сигнала
Автоматический и ручной запуск и регулируемый пользователем порог запуска
Частота обновления A-Scan до 25 Гц

Преобразователи

Доступные преобразователи Proceq: 54 кГц, 150 кГц, 250 кГц, 54 кГц экспоненциал, 500 кГц и 250 кГц сдвиговая волна
Подключите сторонние преобразователи до 24 кГц, 54 кГц, 150 кГц, 250 кГц, 54 кГц Экспоненциальный, 500 кГц и 40 кГц с сухой точкой сдвига
