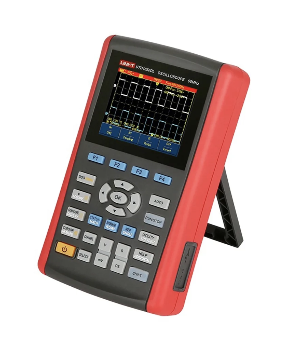

UNI-T UTD1050DL Портативный цифровой осциллограф

Портативный осциллограф-мультиметр UNI-T UTD1050DL совмещает в себе функции цифрового осциллографа и мультиметра.
Простота использования, отличные технические показатели и многофункциональность этого прибора позволят вам работать гораздо быстрее и эффективнее.
Портативный осциллограф-мультиметр UNI-T UTD1050DL обладает следующими особенностями:

• Уникальная высокоэффективная система автоматической настройки, быстро и точно подстраивающая прибор под любые сигналы;
• Расширенный диапазон измерения напряжения: при использовании щупа 10х с ослаблением – до 200 В/деление;
• Изолированный USB-интерфейс для безопасного обмена данными;
• Цветной ЖК дисплей диагональю 3,5 дюйма (~9 см), 320 х 240 точек, идеальный для использования вне помещений при ярком солнечном свете;
• Интеллектуальное локальное или сетевое обновление программного обеспечения;
• Уникальные функции записи, хранения и вызова из памяти осциллограмм;
• Жидкокристаллический дисплей с высокими разрешением и контрастностью;
• Перезаряжаемая литиевая батарея 7.4В, 3600 мА позволяет работать без подзарядки до 6 часов;
• 22 автоматических измеряемых параметра;
• Функция простого сохранения изображения экрана;
• Многоязычная справка.
Мультиметр
• Количество отсчетов дисплея: 3999;
• Функции измерения напряжения, тока, сопротивления, емкости, проверки диодов и прозвонки электрических цепей;
• Низкое входное сопротивление, обеспечивающее повышенную точность;
• Независимые функции мультиметра и осциллографа в одном приборе.

Категория: Измерительные приборы

Описание

Характеристики осциллографа

Полоса пропускания осциллографа: 50 МГц
Горизонтальная развертка:
интерполяция: Sin(x)/x
коэффициент развертки — 5 нс /дел … 50 с/дел
типовое время нарастания фронта ≤ 7нс
глубина памяти: 12 К
длина записи: 3 М
Вертикальная развертка:
разрешение: 8 бит
чувствительность: 5 мВ/дел — 20 В/дел
Синхронизация:
типы развертки — автоматический, ждущий, однократный
запуск по фронту, по наклону, по длительности, по видеосигналу (PAL, SECAM, NTSC — поле/строка)
диапазон задержки запуска: 100 нс … 1,5 с
чувствительность типовая: 2 дел. размах
Измерения:
автоматические измерения – 22 параметра
математические функции — сложение, вычитание, умножение, деление, БПФ
курсорные измерения: ΔU, Δt, 1/Δt
Внутренняя память: 5 осциллограмм по 150 экранов
Сохранение осциллограмм: 10 окон, 20 осциллограмм, 20 настроек
Характеристики входа:
развязка: по постоянному току, по переменному току
максимальное входное напряжение: 300 В размах (постоянная + переменная составляющая)
входной импеданс: 1±2% МОм параллельно с 21 ±3 пФ
задержка между каналами: 50 пс (типовая)
коэффициент ослабления щупа: 1Х / 10Х / 100Х / 1000Х
Изолированный USB интерфейс для безопасного обмена данными

Характеристики мультиметра

разрядность шкалы дисплея: 4000
постоянное и переменное напряжение: 0,1 мВ … 400 В
постоянный и переменный ток: 0,1 мкА … 4 А
сопротивление: 0,1 Ом … 40 МОм
емкость: 10 пФ … 100 мкФ
звуковая прозвонка
тест диодов

Общие характеристики

Дисплей:
цветной графический ЖК, 320 х 240 пикселей
диагональ: 8,9 см
вертикальная шкала – 8 дел., горизонтальная – 12 дел., 25 точек/дел.
экранный интерфейс: английский
Питание:
литиевый аккумулятор 7,4 В; 3600 мА/час
внешний источник питания (зарядное устройство): 9 В, 4 А
время непрерывной работы: около 6 часов
Диапазон температур:
рабочих: 0°С … +40°С
хранения: -20°С … +60°С
Комплект поставки:
осциллограф UTD1050DL — 1 шт.
внешний источник питания (зарядное устройство): 9 В, 4 А — 1 шт.
пассивный осциллографический щуп 1:1 (1:10) — 2 шт.
комплект измерительных щупов мультиметра — 1 шт.
кабель USB — 1 шт.
UT-M04 переходник для измерения тока до 4 А — 1 шт.
UT-M10 миллиамперный переходник для измерения тока — 1 шт.
компакт диск с ПО — 1 шт.
сумка чехол — 1 шт.
инструкция по эксплуатации — 1 шт.
Размеры: 119 х 118 х 49 мм
Масса: 900 г
Масса с упаковкой: 2500 г
