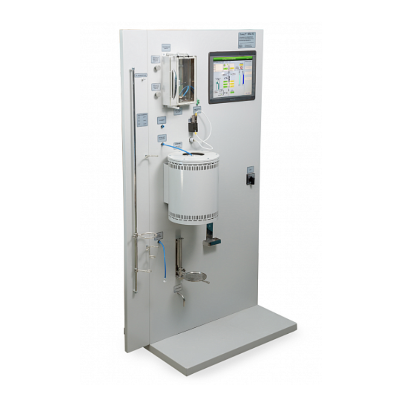

ЛинтеЛ® МАК–10 Установка для определения активности микросферических катализаторов крекинга

Установка МАК-10 предназначена для оценки активности микросферических катализаторов крекинга при малом времени контакта катализатора с сырьем в автоматическом и ручном режимах в соответствии с ASTM D 3907.
Установка обеспечивает автоматическое поддержание заданной температуры в дозаторе, реакторе и на выходе капилляра.
Автоматическое регулирование расхода азота, дозирование заданного количества газойля за указанное время, измерение объема газа реакции при помощи газометра. Возможность продувки реактора азотом в течение заданного времени.
Встроенная воздуходувка по ASTM D 3907.
Для проверки показаний аппарата при аттестации, калибровки встроенных датчиков температуры предусмотрена возможность установки образцового термометра.
Возможность испытания продукта по исследовательской методике (оператором задаются температура в дозаторе и в реакторе, расход азота и время предварительной и завершающей продувки, количество газойля и время дозирования).
Цветной сенсорный дисплей обеспечивает вывод подробной информации о заданных условиях испытания, текущих значениях и измеренных значений во время испытания.
Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания.
Система полной самодиагностики с индикацией причин неисправностей на дисплее.

Описание

Реализованные стандарты

ASTM D 3907

Технические характеристики
Тип испытываемого катализатора	микросферический
Высота слоя катализатора	до 80 мм
Объем дозируемого газойля	от 1 до 5 мл
Время дозирования газойля	от 10 до 240 cек
Температура в зоне шприца	от 40 до 60 ºС
Рабочая температура реактора	от 450 до 550 ºС
Регулирование расхода азота	от 10 до 60 мл/мин
Рабочее давление азота на входе установки	от 100 до 1000 кПа
Объём газа, собираемый в газометре	до 800 мл

Точностные характеристики
Погрешность дозирования газойля	± 2%
Погрешность времени дозирования	± 1 сек
Точность поддержания температуры дозатора	± 5°С
Градиент температуры в слое катализатора	не более ±1ºС
Отклонение температуры в слое катализатора от заданной, не более	не более ±1ºС
Погрешность измерения температуры газойля на выходе капилляра	± 1ºС
Стабильность температуры газойля на выходе капилляра	± 5ºС

Эксплуатационные характеристики
Потребляемая пиковая мощность	не более 3500 В·А
Потребляемая средняя мощность	не более 1000 В·А
Габаритные размеры установки	600 х 1000 х 1750 мм (глубина x ширина x высота)
Масса установки	не более 150 кг
Температура окружающей среды	от +10 до +35 °C
Относительная влажность при температуре +25°С	не более 80 %
Напряжение питания установки	от 198 до 242 В
Частота напряжения питающей сети	от 49 до 51 Гц
Срок службы	6 лет, не более 15 000 часов
Гарантийный срок эксплуатации	1 год, не более 2 500 часов

Безопасность
Электробезопасность	Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000
Звуковое сопровождение	Подача звукового сигнала при окончании испытания, обнаружении неисправности
Диагностика и настройка	Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей

Комплектация
Установка ЛинтеЛ МАК-10	1 шт.
Поверочная вставка	1 шт.
Вставка реактора	1 шт.
Соединитель силовой	1 шт.
Реактор	1 шт.*
Приёмник	1 шт.*
Газометр	1 шт.*
Гайка	1 шт.
Воронка газометра	1 шт.*
Трамбовка	1 шт.
Подставка пыжа	2 шт.
Кольцо-фиксатор газометра ø50х58х3мм	2 шт.*
Прокладка капилляр-дозатор ø9х3х3мм	2 шт.*
Прокладка реактор-вставка ø16х26х3мм	2 шт.*
Прокладка ø7х18х3мм	6 шт.*
Шприц 5 мл стеклянный	2 шт.*
Стакан 1 л Н-1-1000	1 шт.*
Одеяло теплоизоляционное Fiberfrax Durablanket (0,01х0,61х18,3)м (для использования в качестве пыжей)	1м²*
Руководство по эксплуатации	1 шт.
Паспорт	1 шт.
Программа и методика аттестации	1 шт.
